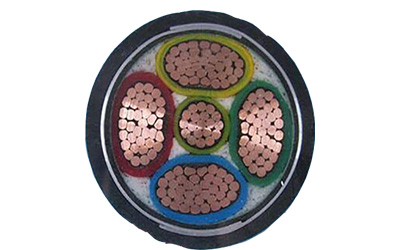

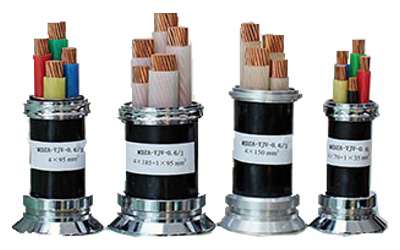

额定电压0.6/1kV阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆
一、本产品适用于交流额定电压0.6/1kV,工作频率50Hz线路中,供输配电能之用。
二、阻燃电缆的主要特点是电缆不易着火或者着火时延燃仅局限在一定范围内,适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
三、生产标准GB/T12706.1-2008
四、型号名称、规格
型号 |
名称 |
芯数 |
标称截面(mm²) |
|
铜芯 |
铝芯 |
|||
ZR-VV |
ZR-VLV |
阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
1~5芯 |
1.5-630(1芯) |
ZR-VY |
ZR-VLY |
阻燃聚氯乙烯绝缘聚乙烯护套电力电缆 |
||
ZR-VV-22 |
ZR-VLV-22 |
阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯外护套电力电缆 |
||
ZR-VV-23 |
ZR-VLV-23 |
阻燃聚氯乙烯绝缘钢带铠装聚乙烯外护套电力电缆 |
||
ZR-VV-32 |
ZR-VLV-32 |
阻燃聚氯乙烯绝缘钢丝铠装聚氯乙烯外护套电力电缆 |
||
ZR-VV-33 |
ZR-VLV-33 |
阻燃聚氯乙烯绝缘钢丝铠装聚乙烯外护套电力电缆 |
||
ZR-YJV |
ZR-YJLV |
阻燃交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
1.5-630(2-5芯) |
|
ZR-YJY |
ZR-YJLY |
阻燃交联聚乙烯绝缘聚乙烯护套电力电缆 |
||
ZR-YJV-22 |
ZR-YJLV-22 |
阻燃交联聚乙烯绝缘钢带铠装聚氯乙烯外护套电力电缆 |
||
ZR-YJV-23 |
ZR-YJLV-23 |
阻燃交联聚乙烯绝缘钢带铠装聚乙烯外护套电力电缆 |
||
ZR-YJV-32 |
ZR-YJLV-32 |
阻燃交联聚乙烯绝缘钢丝铠装聚氯乙烯外护套电力电缆 |
||
ZR-YJV-33 |
ZR-YJLV-33 |
阻燃交联聚乙烯绝缘钢丝铠装聚乙烯外护套电力电缆 |
1、电缆导体长期允许工作温度不超过70℃。
2、短路时(最长持续时间不超过5秒),电缆导体的最高温度不超过160℃。
3、敷设电缆时的温度环境应不低于0℃,低于0℃时应先预热。
4、多芯电缆无铠装的最小弯曲半径不小于电缆外径的12倍,有铠装应不小于电缆外径的15倍。单芯电缆铠装的最小弯曲半径不小于电缆外径的15倍,有铠装的最小弯曲半径不小于电缆外径的20倍。
5、额定电压0.6/1KV 聚氯乙烯绝缘电力电缆的结构参数。
