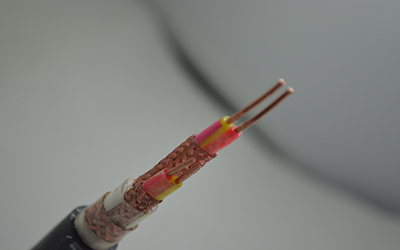

分屏蔽加总屏蔽类型计算机电缆
一、依据标准:TICW/06-2009 《计算机与仪表电缆》
本产品适用于发电、冶金、石化等工矿企业电子计算机系统,自动化控制系统的信号传输及检测仪器、仪表等连接用多对屏蔽抗干扰电缆。
三、分屏蔽加总屏蔽类型计算机电缆的电气性能
检验项目
单位
技术指标
PE、XLPE绝缘
PVC绝缘
绝缘电阻(20℃) ≥
任一线对导体间
MΩ·km
3000
25
线对屏蔽间
1
1
最大工作电容
无屏蔽或只有总屏蔽
pF/m
90
150
分屏或分屏+总屏蔽
130
280
电容不平衡 ≤(测量长度250米)
有分屏蔽
PF
500
500
无分屏蔽
250
250
屏蔽抑制系数≤
只有分屏或只有总屏
0.05
0.05
既有分屏又有总屏
0.01
0.01
四、产品型号、名称
型号
产品名称

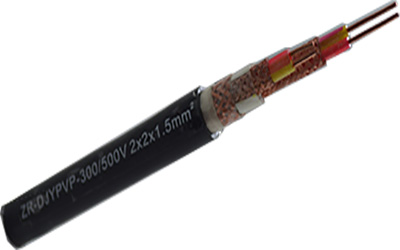

DJYPVP
铜芯聚乙烯绝缘铜丝编织分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYP1VP1
铜芯聚乙烯绝缘铜塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYP2VP2
铜芯聚乙烯绝缘铜带编织分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYP3VP3
铜芯聚乙烯绝缘铝塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYJPVP
铜芯交联聚乙烯绝缘铜丝编织分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYJP1VP1
铜芯交联聚乙烯绝缘铜塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYJP2VP2
铜芯交联聚乙烯绝缘铜带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJYJP3VP3
铜芯交联聚乙烯绝缘铝塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJVPVP
铜芯聚氯乙烯绝缘铜丝编织分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJVP1VP1
铜芯聚氯乙烯绝缘铜塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJVP2VP2
铜芯聚氯乙烯绝缘铜带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
DJVP3VP3
铜芯聚氯乙烯绝缘铝塑复合带分屏蔽加总屏蔽聚氯乙烯护套计算机电缆
五、安装、使用特性
1、PVC、PE绝缘电缆敷设温度应不低于0℃,XLPE绝缘电缆敷设温度应不低于-15℃;
2、PVC、PE绝缘电缆导体的长期允许工作温度为70℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为160℃;
3、XLPE绝缘电缆导体的长期允许工作温度为90℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为250℃;
4、电缆允许的弯曲半径:无铠装层的电缆,应不小于电缆外径的6倍;有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍,有屏蔽层结构的软电缆,应不小于电缆外径的6倍。
