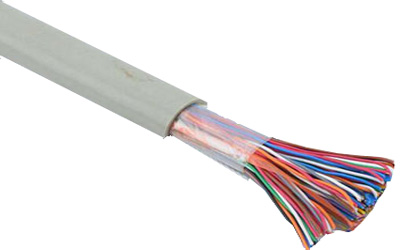

无屏蔽类型计算机电缆
一、依据标准:TICW/06-2009 《计算机与仪表电缆》
三、总屏蔽类型计算机电缆的电气性能
检验项目 |
单位 |
技术指标 |
||
PE、XLPE绝缘 |
PVC绝缘 |
|||
绝缘电阻(20℃) ≥ |
任一线对导体间 |
MΩ·km |
3000 |
25 |
线对屏蔽间 |
1 |
1 |
||
最大工作电容 |
无屏蔽或只有总屏蔽 |
pF/m |
90 |
150 |
分屏或分屏+总屏蔽 |
130 |
280 |
||
电容不平衡 ≤(测量长度250米) |
有分屏蔽 |
PF |
500 |
500 |
无分屏蔽 |
250 |
250 |
||
屏蔽抑制系数≤ |
只有分屏或只有总屏 |
|
0.05 |
0.05 |
既有分屏又有总屏 |
|
0.01 |
0.01 |
四、产品型号名称
型号 |
产品名称 |
DJYV |
铜芯聚乙烯绝缘聚氯乙烯护套计算机电缆 |
DJYJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套计算机电缆 |
DJVV |
铜芯聚氯乙烯绝缘聚氯乙烯护套计算机电缆 |
五、安装、使用特性
1、PVC、PE绝缘电缆敷设温度应不低于0℃,XLPE绝缘电缆敷设温度应不低于-15℃;
2、PVC、PE绝缘电缆导体的长期允许工作温度为70℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为160℃;
3、XLPE绝缘电缆导体的长期允许工作温度为90℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为250℃;
4、电缆允许的弯曲半径:无铠装层的电缆,应不小于电缆外径的6倍;有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍,有屏蔽层结构的软电缆,应不小于电缆外径的6倍。
